集成式附着升降脚手架(CD13-C型)以附墙支座为附着支承装置,安装于建筑主体剪力墙、承重梁上,架体利用导轨通过防倾防坠导向支座卸荷顶撑支撑于建筑结构上,环链电动葫芦安装在架体内,葫芦下钩挂有升降钢绳,钢丝绳通过钢丝绳滑轮与固定在建筑结构上的提升挂座连接,提升挂座与建筑结构用M30螺栓连接,利用环链电动葫芦的动力,使架体依靠导轨沿防倾防坠导向支座上下运动,从而实现脚手架的升降运动。
集成式附着升降脚手架的升降原理:
集成式附着升降脚手架(CD13-C型)以附墙支座为附着支承装置,安装于建筑主体剪力墙、承重梁上,架体利用导轨通过防倾防坠导向支座卸荷顶撑支撑于建筑结构上,环链电动葫芦安装在架体内,葫芦下钩挂有升降钢绳,钢丝绳通过钢丝绳滑轮与固定在建筑结构上的提升挂座连接,提升挂座与建筑结构用M30螺栓连接,利用环链电动葫芦的动力,使架体依靠导轨沿防倾防坠导向支座上下运动,从而实现脚手架的升降运动。
产品的总体构造你知道吗?下面由脚手架厂家为您分析:

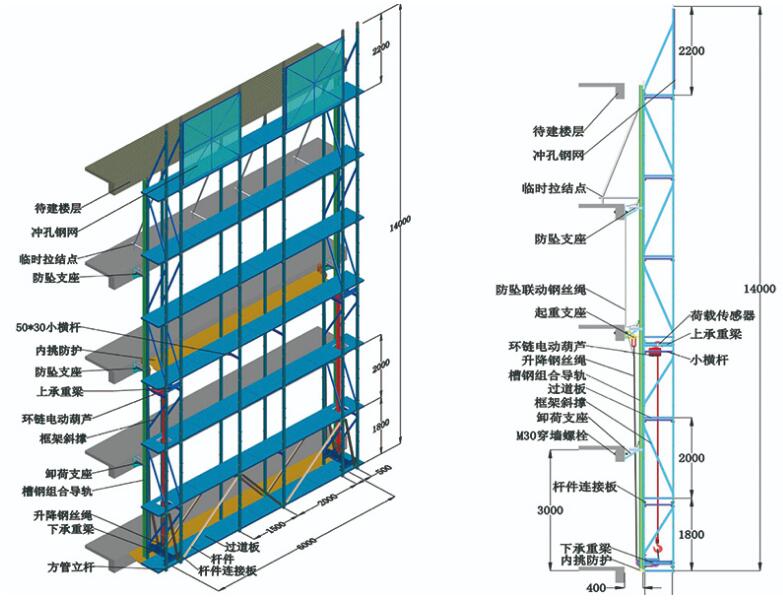

集成式附着升降脚手架(CD13-C型)由以下六部分构成:
a.水平桁架结构:包括方管立杆、6.3#槽钢竖向斜杆、斜杆连接板、花纹过道板。通过M16螺栓和连接件有效的将架体拼装成一整体;
b.竖向框架结构:包括上承重梁、下承重梁、导轨、方管立杆、花纹过道板、框架斜杆、小横杆、环链电动葫芦7.5t、智能升降同步系统。上承重梁、下承重梁四周用M16螺栓与方管立杆连接,环链电动葫芦悬挂于上承重梁通过M30螺栓与荷载传感器连接,下钩钩挂在提升钢丝绳一端,另一端钢丝绳绕过下承重梁滑轮与提升挂座连接;
c.附着构件:包括防倾防坠导向支座、导轨、M30穿墙螺栓、螺母、垫片。防倾防坠导向支座通过穿墙螺栓附着于建筑主体上,另一端套在导轨内,为架体提供卸荷、导向和附着作用;
d.安全防护:(冲孔钢网外防护、内挑翻板防护;
e.架体部分:(方管立杆、小横杆、花纹过道板、冲孔网外防护);
f.动力设备:(环链电动葫芦、连接线、主控箱、分控箱)。
