集成式附着式升降脚手架防坠落技术

作者:


脚手架防坠落技术由可调式防坠卸荷顶撑、导轨卸荷杆、附墙支座、穿墙螺栓组成。可调式防坠卸荷顶撑通过高强度铰接在附墙支座上方,包括:可调式防坠卸荷顶撑、拉力弹簧、触发联动钢丝绳、锁具螺栓,连接螺栓、附墙支座等部分组成。

  集成式附着式升降脚手架防坠防倾导向支座的关键技术分析:

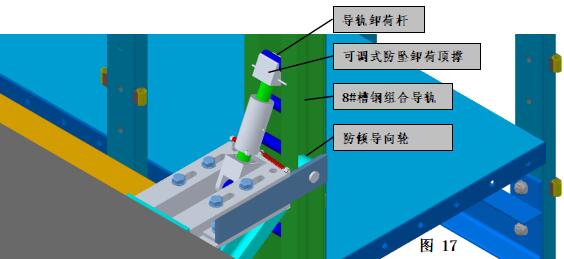

  脚手架防坠落技术由可调式防坠卸荷顶撑、导轨卸荷杆、附墙支座、穿墙螺栓组成。可调式防坠卸荷顶撑通过高强度铰接在附墙支座上方,包括:可调式防坠卸荷顶撑、拉力弹簧、触发联动钢丝绳、锁具螺栓,连接螺栓、附墙支座等部分组成。如图17所示





  可调式防坠卸荷顶撑由顶撑上节月牙板、下节无缝管、中节调节调节螺杆(正反牙)中节调节螺母组成。顶撑上节月牙板顶在8#槽钢组合导轨上的防坠卸荷杆上,月牙板套焊在调节螺杆上调节螺杆与调节螺母联接,调节螺母下端通过连接螺栓与下节无缝管套焊,并通过无缝管上的孔穿连接螺栓将荷载传递与附墙支架,再由附墙支架通过穿墙螺栓传递给建筑物,在上升阶段,防坠卸荷顶撑始终在拉力弹簧的作用下靠在导轨的卸荷杆上随时起到防坠作用,弹簧使用材质,架体下降过程中,首先把底层的防坠卸荷顶撑将其支开,此第yi道附墙支座只起到防倾导向卸荷作用。

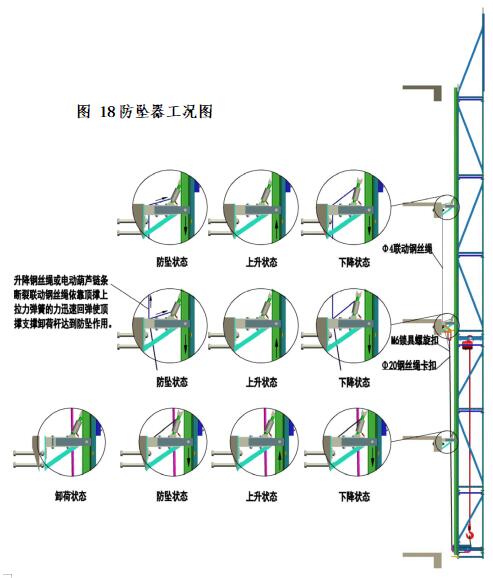

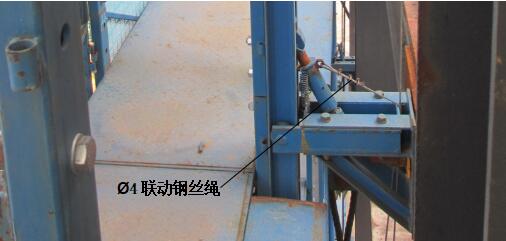

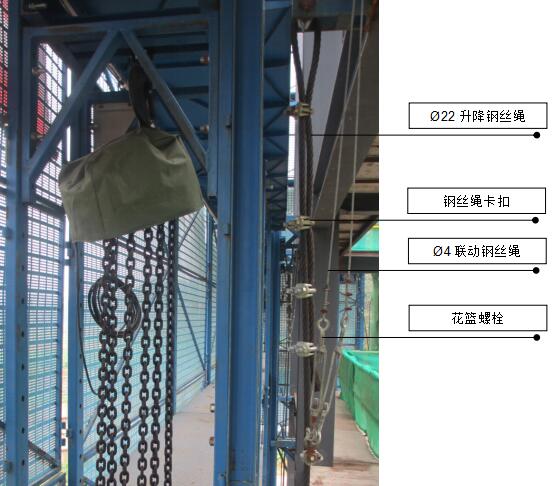

  用触发联动钢丝绳将覆盖楼层的第二道及第三道拉紧可调式防坠卸荷顶撑离开导轨,触发联动钢丝绳下端用钢丝绳卡扣锁在提升钢丝绳上,正常降落过程架体可顺利下降,下降过程钢丝绳处于弹性拉伸状态,当葫芦链条或钢丝绳断裂时,钢丝绳迅速回弹,防坠卸荷顶撑在自身两个拉力弹簧的拉力下迅速回弹,顶在导轨卸荷顶撑上,起到防坠作用。如图18所示









  湖南附着式升降脚手架架体架构多孔设计原理:

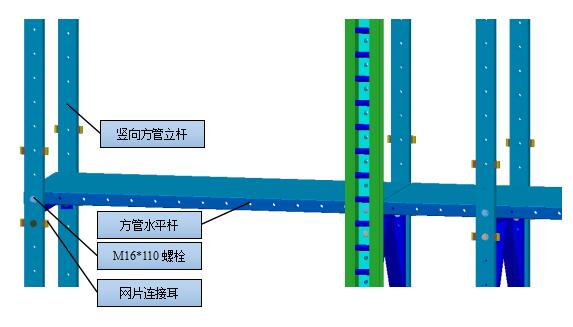

  铝合金脚手架架体水平杆在设计计算确保足够刚度情况下,可不受步高和跨度的约束任意组合的施工架体,或在项目施工中附墙位置或电梯位置需要修改变动的也可方便的完成,无需设备改制便可减少模数限制带来的构件繁多的情况。如下图所示
