同步荷载控制系统对附着式升降脚手架有哪些作用?

作者:


同步荷载控制系统对附着式升降脚手架的作用主要是:对各机位荷载进行失载预警失载控制、超载预警和超载控制,确保整体升降同步运行。

  同步荷载控制系统对附着式升降脚手架的作用主要是:对各机位荷载进行失载预警失载控制、超载预警和超载控制,确保整体升降同步运行。

  为此我公司使用蚌埠高灵传感系统工程有限公司研制生产的JSJ-GL型荷载控制系统,该荷载控制系统为主要安全装置,能有效预防附着式升降脚手架在升降过程中产生的过大变形,防止架体损坏。

  我公司选用此同步荷载控制系统,有光报警功能,报警声音大。

  JSJ-GL型爬架荷载控制系统功能:

  (1)当某一机位的荷载超过设计值的15%时,采用声光形式自动报警和显示报警机位;当超过30%时,使该升降设备自动停机(超载报警、失载和限载停机值可以任意设置);

  (2)具有超载、失载、报警和停机的功能;

  (3)具有显示记忆和储存功能;

  (4)具有自身故障报警功能,适应施工现场环境;

  (5)性能可靠、稳定,控制精度在5%以内。

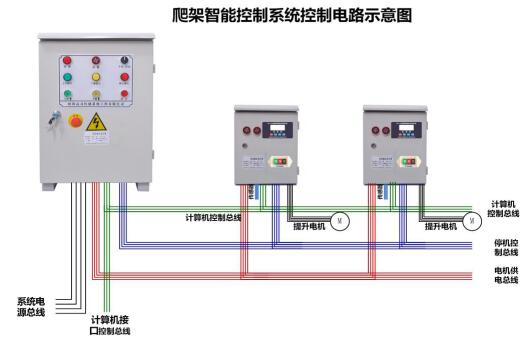

  8.1.5. JSJ-GL型爬架荷载控制系统原理

  (1) 本套系统采样的主要数据是机位的载荷数据,通过单片微型计算机实现各种状态的动作切换,控制的主要对象是三相交流电机。

  (2) 系统组成(注:n表示吊点数目,Z多可控制50台分控)

  总控:1台

  对总控和分控发布升、降、停等命令。

  分控:n台

  采集的每个机位的实时载荷数据,进行综合分析,以判别各种故障,及时作出相应的自动化操作,如预警和停机。并通过通讯总线和控制总线传送给主机和上位机。

  重力传感器:n套

  带4芯屏蔽电缆、4芯航空插座,它是机位吊点载荷的直接承受者,通过对载荷的实时测量并产生相应的模拟信号,供分控单片微型计算机采集。控制电缆:采用总线的控制模式,将各分控连接在一起,控制电缆1条。通讯电缆:采用总线控制模式,将各分控连接在一起,通讯电缆1条。
